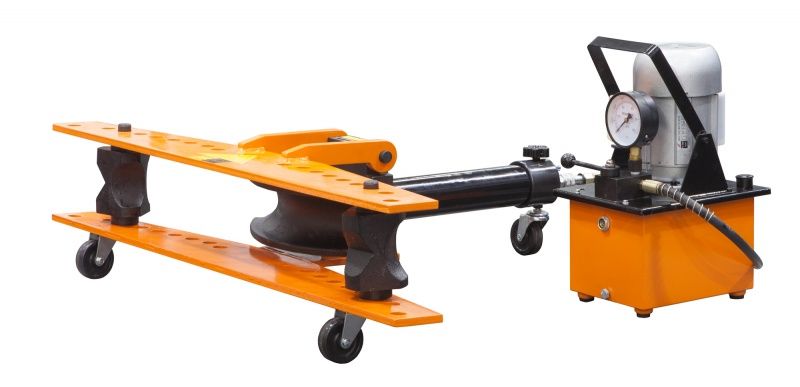

Трубогиб электрогидравлический Stalex EHPB-4D

Электрогидравлический трубогиб широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций. Электрогидравлическая модель отличается от ручных гидравлических трубогибов – более высокой производительностью и отсутствием применения физической силы работника.


     Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.


     Совмещает в себе лучшие характеристики двух типов:


     - Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.


     - Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.


     При такой конструкции станка, усилие работника сводятся к минимуму – он производит лишь установку настроек и смену заготовок.


     Модель Stalex EHPB-4D продавливает заготовки при помощи гидравлической направляющей, электродвигателя с набором сменных рабочих оправ. Помимо восьми рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.






Особенности:






         Производительный станок для легкого использования с быстрой установкой и демонтажем




         Макс. усилие 23 тонн




         9 сменных штампов в комплекте




         Две горизонтальные опоры для регулировки радиуса гиба


    Гидравлический привод, электродвигатель, манометр


         Устойчивая конструкция на трёх опорах для удобной работы с заготовкой




         Холодная гибка труб в одной плоскости. Гиб до 90°














                 Размер гибочных штампов


                 (дюйм)




                 A


                 (мм)




                 B


                 (мм)




                 Минимальный радиус гибки


                 (мм)




                 D


                 (мм)









                 1/2"




                 115




                 67.5




                 50.2




                 22














                 3/4"




                 131




                 84.5




                 66




                 28














                 1"




                 147




                 96.5




                 75.4




                 34














                 1 1/4"




                 195




                 134




                 108.7




                 43









                 1 1/2"




                 242




                 162

        ...
