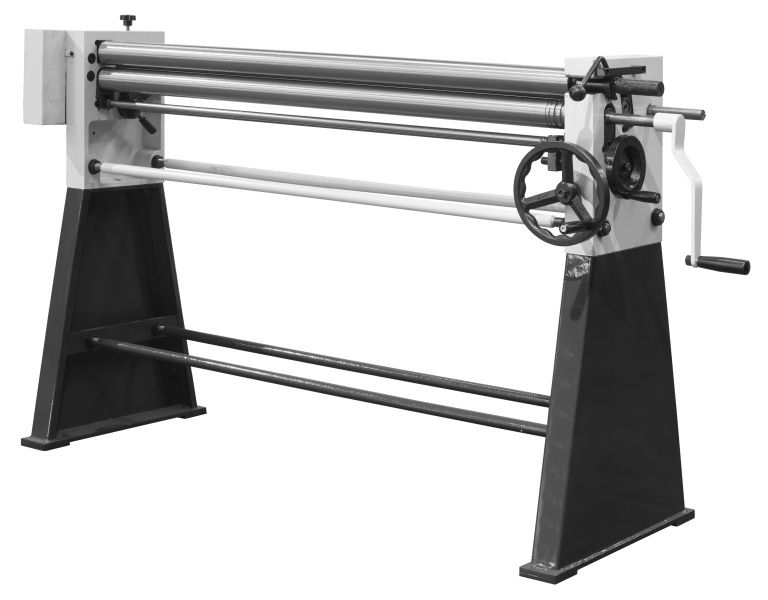

Станок вальцовочный ручной Stalex W01-2х1250

Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности

    Продольный паз верхнего вала для заправки листа

    Проточки для гибки прутка

    Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)

    Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм

    Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)

    Литьевые чугунные боковые опоры

    Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала

    Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала

    Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)
























             Рычаг фиксации верхнего вала























             Нижний вал – предназначен для регулировки толщины листа


















             Задний Вал - предназначен для регулировки R получаемого на заготовки























             Продольный паз верхнего вала для заправки листа


















             Проточки для гибки прутка























             Вал пониженной скорости для работы с макс. толщиной листа


















             Вал скорости вращения для работы с малыми и средними толщинами листа























             Маховик перемещения заднего вала


















             Реечный механизм с синхронизирующей тягой























             Маховик перемещения нижнего вала


















             Механизм привода ползуна с синхронизирующей тягой























             Стопорн...
