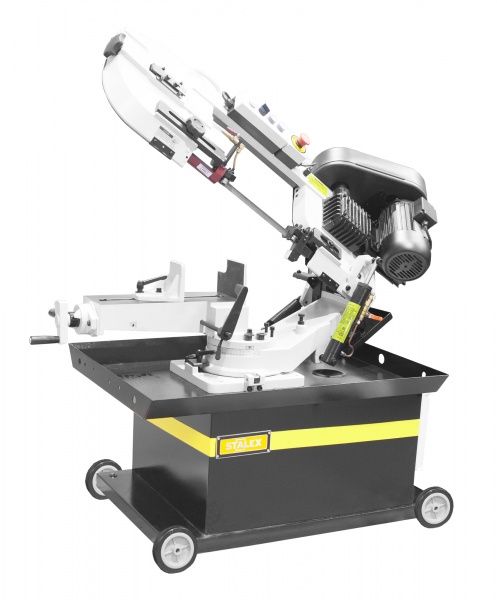

Станок ленточнопильный Stalex BS-712R

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.


     Станки Stalex BS-712 имеют высоту полотна 20мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.


     Процесс пиления:


    Точность движения ленты обеспечивается за счет роликовых подшипников
    Движение ленты осуществляется через мотор-редуктор в 4-х скоростных режимах
    Регулировка угла поворота вдоль шкалы
    Регулируемая подача СОЖ в зону резания



     Основные элементы cтанка Stalex BS-712:


    Опускание рамы осуществляется под собственным весом
    Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
    Быстрый зажим заготовки - тиски с ручным зажимом

    Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
    Подвижная направляющая с роликовыми подшипниками натяжения полотна
    Скорость вращения полотна имеет 4 скоростных режима
    Ручное натяжение ленты
    Мерный упор 500 мм
    Пила ленточная квалитет М42
    Механические тиски + рычаг быстрой доводки




















        Модель имеет возможность поворота рамы пилы


         Привод клиноременной










































                     Панель управления




                         - Индикатор включения станка


                         - Переключатель работы системы СОЖ


                         - Кнопка включения станка


                         - Кнопка выключения станка


                         - Общая кнопка стоп



































             На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.





























             Датчик выключения станка в нижнем положении рамы.








...
