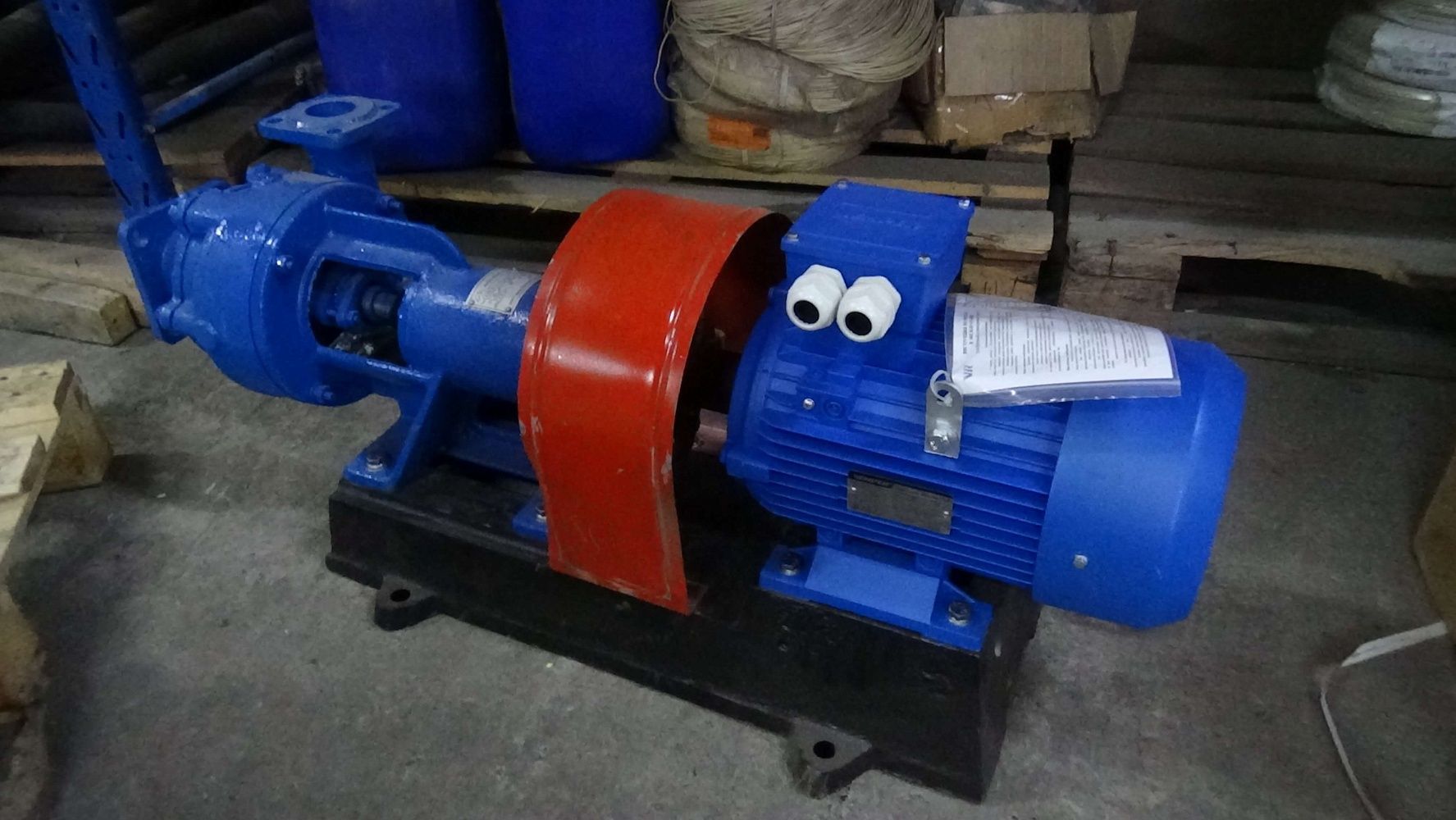

Насос К 45/30

(1)
Не нашли то что искали?
Поможем в подборе:

+7 (391) 294-14-70
Основные характеристики:
Напряжения сети, В: 220/380
Подача, м3/час: 45
Цена по запросу
Можете написать нам в
WhatsApp
* Актуальность цены уточняйте, пожалуйста, у менеджера
Консольный насос К 45/30  используется для перекачивания воды. Производительность 45 м3/час при напоре 32 метров. Насос трёхфазный (380 В) в стандартной комплектации агрегатируется электродвигателем мощностью 6,5 кВт. Насос К 45/30 одноступенчатый, консольный, центробежный горизонтального исполнения. Корпус насоса представляет собой чугунную отливку. Поставляется для водозаборов, водоснабжения и промышленных предприятий. Температура перекачиваемой жидкости для насосов К, 1К  от -10 до +85 С;

Расшифровка обозначения насоса К 45/30:

К - консольный
45 - подача, м³/ч
30 - напор, м

а - индекс обточки рабочего колеса:
а,б,в - уменьшенный диаметр рабочего колеса,
л, м - увеличенный диаметр рабочего колеса
с - сальниковое уплотнение,
т- торцовое уплотнение
Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах  по ГОСТ 31839-2012. Для насосов общепромышленного назначения  индекс не проставляется.
У3.1 – климатическое исполнение и категория размещения.

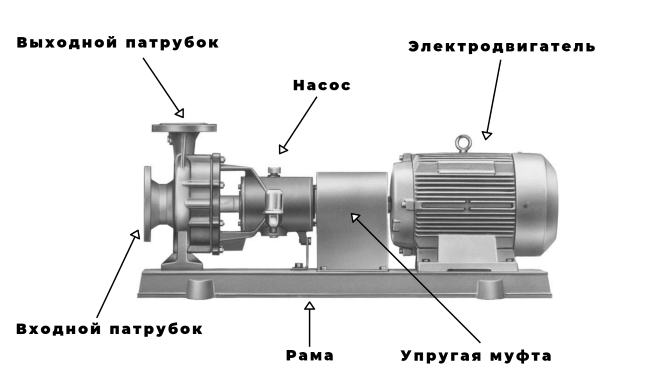

Конструкция

Насосы типа К 45-30, 1К 45-30 – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.

Корпус насоса представляет чугунную отливку, в которой выполнены входной и выходной патрубки, спирально-кольцевой отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.

Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо разгружено от действия осевой силы на насосах с условным диаметром рабочего колеса 200-315мм разгрузочными отверстиями, выполненными на основном диске колеса, а на насосах с условным диаметром рабочего колеса 160мм – импеллером, выполненным на основном диске колеса.

Вал насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами служат два радиально-упорных или радиальных подшипника, установленных в кронштейне.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип 1.


Применение

  • Для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов
  • В системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
  • Для обеспечения водой садоводческих и дачных посёлков
  • В системах пожаротушения нефтегазовой промышленности, жилых и гражданских объектов
  • На объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды


Комплектация К 45/30:

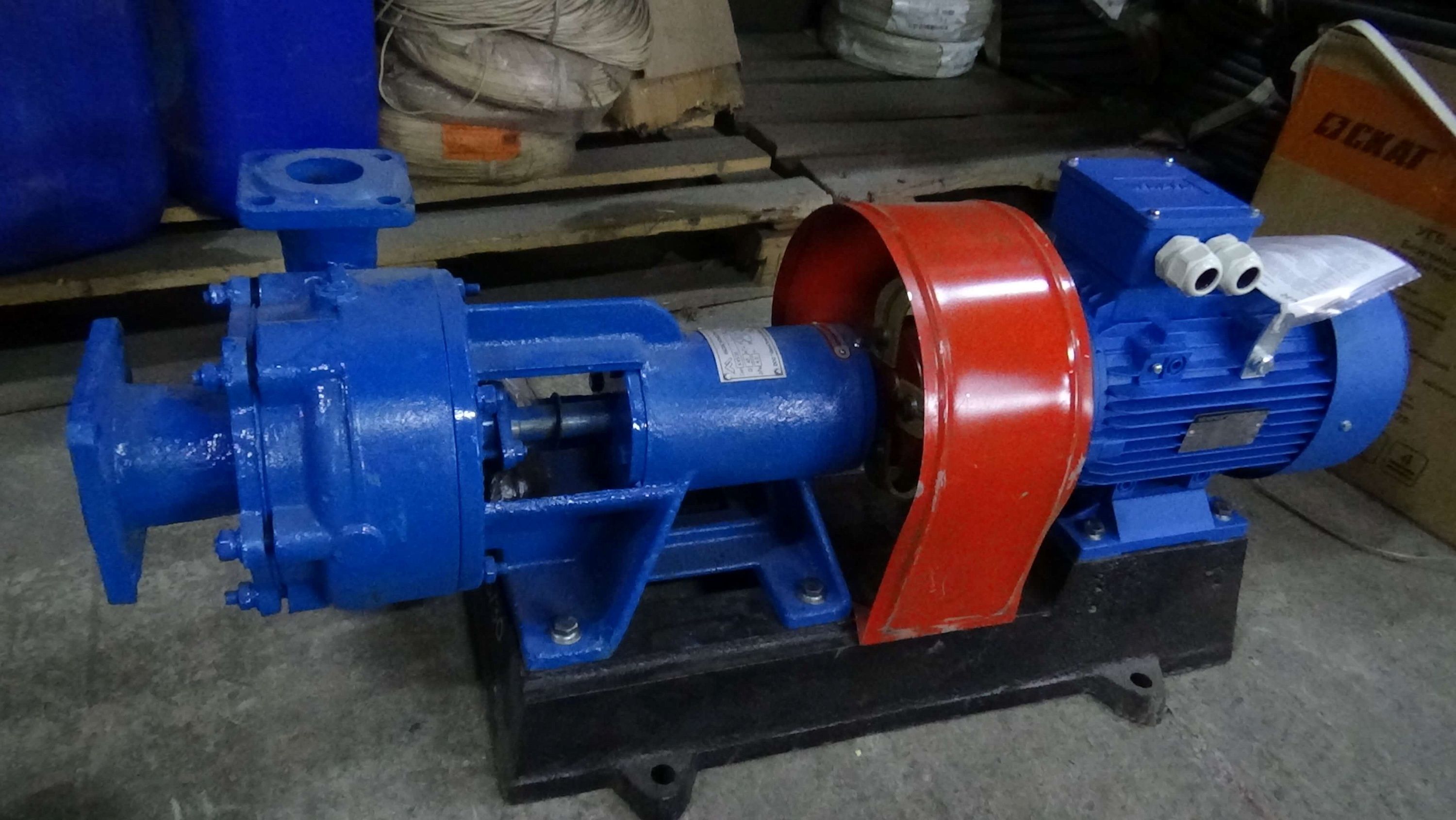

Фото насоса К 45-30
Насосная часть К 45/30

Насос одноступенчатый, консольный, центробежный горизонтального исполнения. С напором 32 метра и подачей 45 м3/час.

Корпус насоса представляет собой чугунную отливку, внутренняя полость которой выполнена в виде спирального отвода, переходящего в напорный патрубок.
Фото двигателя насоса К 45-30
Эл. двигатель насоса К 45-30

Электродвигатель асинхронный общепромышленный, смонтированный на фундаментной плите (раме). Мощностью 6.5 кВт
Фото плиты основания Насоса К 4530
Плита основания Насоса К 45/30

На плиту монтируются насосная часть, двигатель и упругая муфта. Плита облегчает центровку насосного агрегата при установки на объекте.
Страна производитель
Россия
Производитель
Частота вращения, об/мин
3000
Подача, м3/час
45
Давление на входе в насос, кгс/см², не более
2.5
Напряжения сети, В
220/380
Вид тока
переменный
Допускаемый кавитационный запас, м, не более
4
Модель насоса
К 45
